Serviços de Rectificação CNC

Por que os Serviços de Rectificação CNC

A retificação CNC de precisão remove material através de uma roda abrasiva de alta velocidade, cortando pequenas lascas da superfície da peça para alcançar acabamento superficial e precisão dimensional que ferramentas de corte convencionais não conseguem alcançar. Onde a fresagem e o torneamento têm dificuldades em material endurecido — gerando vibração, esgotamento e desgaste da ferramenta em HRC 60+ — a retificação mantém controle total, produzindo acabamento superficial Ra 0,2–0,8 μm e corrigindo erros geométricos de arredondamento, planicidade e paralelismo a tolerâncias que nenhuma operação de usinagem anterior pode igualar. Para componentes de aço endurecido, onde as dimensões finais, o acabamento superficial e a precisão geométrica importam simultaneamente, a rectificação é a última operação correta.

Capacidades de Usinagem

Precisão de moagem

Padrão ±0,005 mm | Precisão ±0,002 mm em características críticas
Rugosidade da Superfície

Ra 0,2 – 0,8 μm (padrão); Ra 0,1 μm (acabamento espelhado sob solicitação)
Área máxima de moagem superficial

Até 600 × 300 mm
Prazo Típico de Entrega

Amostras: 3–7 dias | Produção: 7–20 dias

Fábrica de fresagem CNC

Estabelecido	2000
Número de máquinas	70+
Localização	Zhongshan

Fábrica de Torneamento CNC

Estabelecido	2000
Número de máquinas	30+
Localização	Zhongshan

Fábrica de fundição sob pressão

Estabelecido	2010
Número de máquinas	10+
Localização	Zhongshan

Fábrica de moldagem por injeção

Estabelecido	2008
Número de máquinas	20+
Localização	Zhongshan

Fábrica de forjamento

Estabelecido	2014
Número de máquinas	10+
Localização	Zhongshan

Materiais usináveis

Apoiamos mais de 52 metais e plásticos de engenharia, oferecendo opções de materiais flexíveis e confiáveis para a produção diversificada de peças. Abaixo estão nossas informações sobre o material:

Metais e Ligas

Material	Características	Notas Comuns
Aço Temperado	Alta dureza e resistência ao desgaste, normalmente exigindo retificação para acabamento preciso após tratamento térmico.	D2, H13, SKD11, 52100
Aço inoxidável	Propenso a endurecimento por trabalho e acúmulo de calor, tornando a moagem adequada para alcançar alta qualidade de superfície.	304, 316, 420, 440C
Aço de liga	Alta resistência e tratável térmicamente, frequentemente moída para atingir tolerâncias finais após o endurecimento.	4140, 4340, 8620
Aço para ferramentas	Extremamente duro e resistente ao desgaste, dependendo da retificação para acabamentos finos e precisos da superfície.	P20, M2, H13
Liga de alumínio	Macios e fáceis de usinar, com a moagem usada apenas para requisitos de superfície de alta precisão ou fina.	6061, 7075
Titânio	Alta resistência com baixa condutividade térmica, onde a retificação ajuda a melhorar a integridade e a precisão da superfície.	Ti-6Al-4V

Tipos de Serviços de Rectificação CNC

Geometrias diferentes das peças e requisitos de precisão exigem métodos de retificação distintos. Selecionar o processo correto ajuda a alcançar as dimensões necessárias, acabamento superficial e eficiência de produção.

Esmerilamento superficial

A rectificação superficial produz superfícies planas, lisas e paralelas em chapas, blocos, fixações, componentes de molde e peças de máquinas. É comumente usado como operação de acabamento após fresagem ou tratamento térmico.

Rectificação cilíndrica

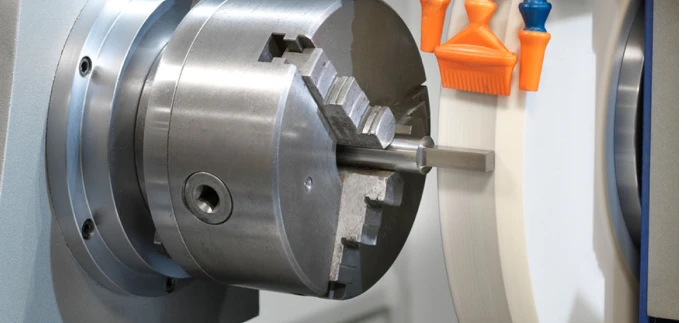

A retificação cilíndrica finaliza o diâmetro externo de componentes redondos, como eixos, pinos, rolos e eixos. É adequado para peças que exigem diâmetro, arredondamento, concentricidade e acabamento superficial precisos.

Desgaste Interno

A rectificação interna é usada para finalizar os furos, assentos de rolamento e superfícies cilíndricas internas. Frequentemente é selecionado para componentes que exigem diâmetros internos precisos, ajustes próximos ou alinhamento preciso entre características internas e externas.

Desgaste sem centro

A moagem sem centro remove material das partes cilíndricas sem mantê-las entre os centros. É adequado para produzir pinos, hastes, eixos e outras peças redondas em quantidades repetidas, com diâmetro e qualidade de superfície consistentes.

Rectificação de Forma de Precisão

A retificação de forma cria perfis específicos, contornos, sulcos ou superfícies inclinadas usando uma moeira moldada. É comumente aplicado a ferramentas, insertos de moldes, calibradores e componentes complexos de precisão.

Quando você deve usar o serviço de retificação CNC de precisão?

Os serviços de retificação CNC geralmente são selecionados quando a fresagem ou torneamento convencionais não consegue alcançar a precisão dimensional, acabamento superficial ou controle geométrico necessários.

A moagem pode ser adequada quando uma peça exige:

Usinagem final após tratamento térmico
Ajustes precisos de rolamento ou eixo
Melhora na planitude, arredondamento ou paralelismo
Vedação fina ou superfícies de contato
Diâmetros externos ou internos controlados
Redução do runout e erro de concentricidade
Superfícies lisas com marcas mínimas de usinagem
Dimensões consistentes em produções repetidas

A moagem geralmente é um processo de acabamento, e não um método de remoção de material a granel. As peças geralmente são usinadas grosseiramente próximas às suas dimensões finais antes da operação de retificação.

Aplicações de Rectificação CNC

A rectificação CNC de precisão é amplamente utilizada para componentes que exigem dimensões precisas, superfícies lisas e ajuste confiável com peças acopladas.

Componentes Automotivos

Aplicações comuns incluem eixos de transmissão, componentes de válvulas, assentos de rolamentos, componentes de engrenagens, pinos e peças de motor de precisão.

Componentes Aeroespaciais

A retificação CNC de precisão pode ser usada para eixos, buchas, componentes hidráulicos, ferramentas e outras peças que exigem controle dimensional rigoroso e integridade consistente da superfície.

Robótica e Automação

Componentes de precisão amolida incluem eixos guia, pinos de localização, peças de atuadores, placas de fixação e componentes de controle de movimento.

Molde e Ferramentas

A retificação é comumente usada para finalizar inserts de molde, pinos de núcleo, pinos ejetores, trilhos de ferrolho, punções, matrizes e componentes de ferramentas de precisão.

Equipamentos Industriais

Peças típicas incluem eixos, roletes, eixos de máquina, carcaças de rolamentos, componentes hidráulicos e dispositivos de precisão.

Solicite Serviços de Rectificação CNC de Precisão

Saiba Mais sobre Nosso Material

Categorias Típicas de Peças

Shafts & Pins de Precisão

Eixos do motor, eixos de acionamento, pinos de medidor

Assentos e Furos de Rolamento

Alojamentos com diâmetros H6 afinados para aceitar rolamentos com garantia de ajuste de interferência ou folga

Molde e Componentes do Matrizel

Inserts de cavidade, pinos do núcleo, trilhos de ferrolho

Fixaturas de Precisão e Placas de Jig

Placas de aterramento planas com paralelismo apertado para usinagem e equipamentos de inspeção

Tolerância e Controle de Qualidade

Nosso sistema de qualidade é administrado por uma equipe experiente de QC que acompanha cada trabalho por quatro pontos de verificação: inspeção de material recebido, confirmação do primeiro artigo (FAI), amostragem em processo e inspeção final de saída (OQC). Nada é enviado sem passar pelos quatro.

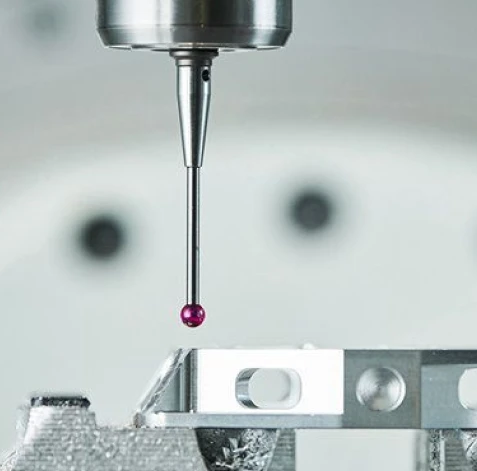

No lado da medição, executamos medição de coordenadas CMM, teste de dureza, medição da rugosidade da superfície e projeção óptica — ekeywinemitir relatórios dimensionais, relatórios CMM e registros de inspeção completa sob solicitação.

As tolerâncias são mantidas em ±0,02–0,5 mm em todo o trabalho CNC padrão; Especificações mais rigorosas podem ser discutidas na etapa de cotação. Também apoiamos critérios de aceitação definidos pelo cliente e podemos elaborar um plano de inspeção personalizado com base nos seus desenhos.

Como Funciona um Projeto de Grind

Revisão de Arquivo e Citação

Envie desenhos 2D com dimensões chave, tolerâncias e especificações de material/dureza. Confirmamos a viabilidade e devolvemos o orçamento em até 24 horas.

Verificação de Usinagem Pré-Rectificação

Se a peça exigir usinagem bruta antes da retificação, verificamos margem suficiente de stock (tipicamente 0,1–0,3 mm por superfície) e a condição da superfície.

Configuração de Rodas e Fixadores

Selecione o tipo abrasivo, a granulação e a aderência para combinar com o material e o alvo de acabamento. Configure a fixação para minimizar a deflexão.

Esmerilhamento e Medição em Processo

Execute passagens programadas de moagem com medição em processo para confirmar que as dimensões estão acompanhando corretamente antes da passagem final.

Verificação de Superfície

Meça Ra com perfilômetro de contato; Verifique a planitude, arredondamento ou cilindricidade conforme necessário.

Pós-Processamento e Entrega

Aplicar o tratamento específico da superfície, limpar e embalar, enviar com relatório dimensional.

FAQ

Qual é a diferença entre retificação CNC e fresagem CNC?

A fresagem utiliza cortadores rotativos de múltiplas flautas para remover grandes quantidades de material rapidamente. A rectificação utiliza rodas abrasivas para remover pequenas quantidades com alta precisão — ela é usada após usinagem bruta para atingir tolerâncias dimensionais rigorosas (±0,002–0,005 mm) e alcançar acabamentos finos na superfície (Ra 0,2–0,8 μm) que a fresagem não consegue alcançar. Se sua peça precisa de tolerâncias de ajuste de rolamento, superfícies de vedação ou acabamentos espelhados, a retificação é a resposta.
Quais tolerâncias a retificação CNC pode manter?

Para a maioria dos trabalhos: ±0,01 mm nas dimensões, Ra 0,4–0,8 μm no acabamento superficial. Para aplicações de precisão — assentos de apoio, pinos de medidor, superfícies de vedação — podemos manter ±0,005 mm de diâmetro. Compartilhe seu desenho e confirmaremos o que é possível antes de fazer o orçamento.
Quanto caldo devo deixar para moer?

Como regra geral, deixe-se 0,1–0,3 mm de material por superfície para peças usinadas brutas que vão para retificação, e 0,05–0,1 mm para peças semi-acabadas. Se você não tiver certeza, compartilhe seu desenho de processo e nós aconselhamos. Deixar pouco significa que não conseguimos limpar completamente a superfície; Excesso de energia desacelera o processo e pode gerar calor que afeta o material.
Você moe alumínio e materiais não ferrosos?

Sim. Nós moemos alumínio, latão, cobre e titânio. Materiais não ferrosos requerem diferentes tipos de rodas e intervalos de ajuste para evitar cargas. Ajustamos a configuração de acordo.
A esmerilização pode ser a única operação, ou minha peça precisa de usinagem CNC primeiro?

Ambos são possíveis. Se você começar com barra ou placa original, a peça normalmente precisa de usinagem CNC bruta primeiro para remover material a granel, deixando um cabo controlado para a retificação. Se você está fornecendo uma peça pré-usinada para a moagem final, podemos trabalhar diretamente a partir do seu componente semiacabado. Nós cuidamos dos dois caminhos.
Qual é o seu MOQ para trabalhos de grind?

Sem mínimo — aceitamos protótipos de peça única. O prazo de entrega da amostra é tipicamente de 3 a 10 dias úteis para materiais e operações padrão.
