Serviços de Usinagem CNC de 5 Eixos

Princípio do Processo + Vantagens

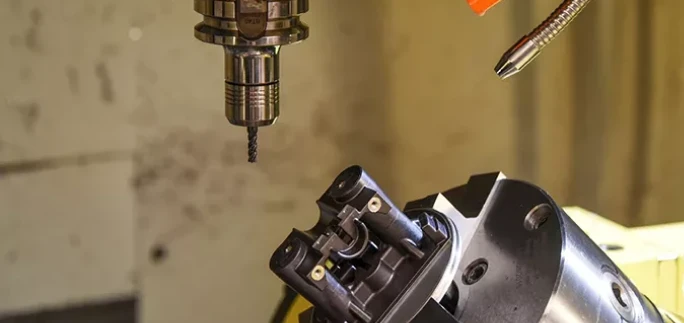

A usinagem de 5 eixos adiciona dois eixos rotacionais ao movimento padrão X/Y/Z, permitindo que a ferramenta de corte se aproxime da peça praticamente de qualquer direção em uma única configuração. Como cada recurso faz referência ao mesmo datum, as tolerâncias entre faces, furos e perfis permanecem firmes sem o acúmulo que ocorre ao refixar em múltiplas configurações. Undercuts, ângulos compostos, bolsas profundas e superfícies curvas complexas que exigiriam quatro ou mais configurações de 3 eixos são concluídos em um único programa contínuo — e a capacidade da ferramenta de manter o ângulo de corte ideal em geometria curva produz um acabamento de superfície melhor do que as aproximações de 3 eixos conseguem alcançar.

Capacidades de Usinagem

Precisão da usinagem

Padrão: ±0,01 mm | Precisão: ±0,005 mm
Tamanho máximo da peça (5 eixos)

Até 1.200 mm × 1.000 mm × 800 mm
Tamanho mínimo da característica

0,5 mm (largura da ranhura, diâmetro do diâmetro)
Eixos

5 eixos simultâneos (A/B/C rotacional + X/Y/Z linear)
Acabamento de Superfície

Ra 0,4–1,6 μm usinado; Ra 0,2 μm com polimento
Prazo Típico de Entrega

Protótipos: 5–10 dias | Produção: 15–35 dias
MOQ

Sem mínimo — protótipos únicos até produção em massa
Materiais

Metais 52+ e plásticos de engenharia

Fábrica de fresagem CNC

Estabelecido	2000
Número de máquinas	70+
Localização	Zhongshan

Fábrica de Torneamento CNC

Estabelecido	2000
Número de máquinas	30+
Localização	Zhongshan

Fábrica de fundição sob pressão

Estabelecido	2010
Número de máquinas	10+
Localização	Zhongshan

Fábrica de moldagem por injeção

Estabelecido	2008
Número de máquinas	20+
Localização	Zhongshan

Fábrica de forjamento

Estabelecido	2014
Número de máquinas	10+
Localização	Zhongshan

Materiais usináveis

Suportamos 5-EixosServiços de Usinagem CNCde mais de 52 metais e plásticos de engenharia, oferecendo opções de materiais flexíveis e confiáveis para a produção diversificada de peças. Abaixo estão nossas informações sobre o material:

Metais e Ligas
Plásticos

Metais	Características	Notas Comuns
Ligas de alumínio	Leve, excelente usinagem e compatibilidade superior com o tratamento de superfícies.	6061, 7075, 5052, 2024, 6082, 6063, 2011, 5083, MIC6.
Aço inoxidável	Alta resistência à corrosão, resistência excepcional e estabilidade a longo prazo.	303, 304, 316, 17-4PH, Duplex 2205
Aço carbono	Alta resistência, processamento estável e excelente eficiência de custos.	1045 (45#), 1020, A36 (Q235), Q345.
Aço de liga	Resistente ao desgaste, alta resistência à fadiga e propriedades mecânicas otimizadas após o tratamento térmico.	4140, 4340, D2, M2.
Latão	Excelente usinagem, resistência à corrosão e alta precisão dimensional.	C360, C260, C280.
Ligas de zinco	Excelente fluidez, econômico e ideal para componentes estéticos de precisão.	Zamak 3 (Padrão), Zamak 5 (Alta Resistência), Zamak 2 (Resistente ao Desgaste),
Ligas de Titânio	Alta relação resistência-peso, superior resistência à corrosão e leve (alta dificuldade de usinagem).	Ti-6Al-4V (Grau 5), Grau 2 (CP).
Inconel	Resistência a altas temperaturas, resistência à corrosão e resistência à fadiga; Projetado para peças de alta resistência em ambientes extremos.	Inconel 718
Invar36	Coeficiente de expansão térmica (CTE) extremamente baixo em temperatura ambiente, excelente estabilidade dimensional e boa ductilidade. Ela mantém dimensões quase constantes mesmo durante flutuações de temperatura.	Invar36

Quando escolher serviços de usinagem CNC de 5 eixos

Serviços de usinagem CNC de 5 eixos são ideais para peças que possuem superfícies complexas, múltiplos ângulos de usinagem ou características localizadas em vários lados. Ao permitir que a ferramenta de corte se aproxime da peça de trabalho por diferentes direções, mais recursos podem ser concluídos em uma única configuração.

Considere os serviços de usinagem CNC de 5 eixos quando suas peças precisarem:

Ângulos compostos e furos angulados
Undercuts e características de difícil acesso
Bolsões profundos ou contornos internos complexos
Superfícies curvas e livres
Tolerâncias posicionais apertadas entre múltiplas faces
Menos configurações e menos erros relacionados a dispositivos
Maior consistência de superfície em perfis complexos

Componentes típicos incluem impulsores, pás de turbina, suportes aeroespaciais, peças de instrumentos médicos, juntas robóticas, inserts de molde e corpos de válvulas complexos.

Usinagem CNC de 3 Eixos vs. 5 Eixos

Escolher o método de usinagem correto ajuda a equilibrar complexidade das peças, precisão, tempo e custo de produção.

Comparação	Usinagem CNC de 3 Eixos	Usinagem CNC de 5 Eixos
Movimento do eixo	X, Y e Z	X, Y e Z mais dois eixos rotacionais
Geometria adequada	Peças simples e de lados planos	Partes complexas, curvas e multiângulos
Número de configurações	Frequentemente requer múltiplas configurações	Mais recursos concluídos em uma única configuração
Capacidade de undercut	Limitado	Adequado para muitos undercuts e características inclinadas
Acabamento superficial	Adequado para superfícies padrão	Melhor orientação da ferramenta para superfícies curvas
Aplicações típicas	Placas, suportes e carcaças simples	Impulsores, pás, moldes e peças estruturais complexas

Para componentes simples com recursos facilmente acessíveis, a usinagem em 3 eixos pode oferecer uma solução mais econômica. Para peças complexas que exigem relações próximas entre superfícies, furos e perfis, a usinagem de 5 eixos pode melhorar a precisão e reduzir o posicionamento repetido.

Indústrias que utilizam serviços de usinagem CNC de 5 eixos

A usinagem de 5 eixos é adequada para indústrias que exigem geometria complexa, tolerâncias rigorosas e consistência dimensional confiável.

Aeroespacial

Usado para suportes estruturais, componentes de turbina, peças de motor, componentes do sistema de combustível e peças leves de alumínio ou titânio.

Automotivo

Adequado para componentes de motores protótipos, peças de suspensão, componentes de desempenho, carcaças de transmissão e ferramentas complexas.

Robótica e Automação

Usado para fabricar juntas robóticas, carcaças de atuadores, componentes de efetor final, suportes de montagem e peças de sistemas de movimento de precisão.

Equipamentos Médicos

Adequado para componentes de instrumentos cirúrgicos, alojamentos de equipamentos, protótipos de implantes e dispositivos de precisão que exigem superfícies lisas e dimensões precisas.

Marinha e Energia

Usado para impulsores, hélices, componentes hidráulicos, corpos de válvulas e componentes resistentes à corrosão com perfis complexos.

Plásticos	Características	Notas Comuns
ABS	Alta resistência, fácil de usinar e formagem estável.	Protótipos, carcaças estéticas e peças de validação funcional.
PC (Policarbonato)	Transparência óptica, alta tenacidade e resistência ao impacto.	Componentes transparentes, capas protetoras e alojamentos para gabaritos/luminárias.
POM (Delrin/Acetal)	Baixo coeficiente de atrito, alta resistência ao desgaste e excelente estabilidade dimensional.	Deslizadores, engrenagens, buchas e peças estruturais móveis.
PA (Nylon)	Alta tenacidade, resistência ao desgaste e resistência ao calor	Fixadores, componentes estruturais e peças de máquinas industriais.
ESPIAR	Resistência a altas temperaturas, resistência química superior e desempenho mecânico extremo.	Engenharia aeroespacial, médica e de precisão de alto nível.
PMMA (Acrílico)	Alta transparência e excelente clareza visual.	Tampas de luz, janelas e partes estruturais de qualidade para exposição.
PVC / PTFE (Teflon)	Resistência a produtos químicos/corrosão e propriedades de superfície antiaderentes (PTFE).	Vedações, juntas e componentes estruturais resistentes à corrosão.

Saiba Mais sobre Nosso Material

Categorias de Produtos Manufaturados

Peças Estruturais Aeroespaciais

Nervuras das asas, suportes, conexões de antepara, componentes do sistema de combustível;

Insertos e Ferramentas para Molde

Geometria complexa de cavidades, insertos de molde por injeção;

Impulsores e Componentes de Turbina

Impulsores de bomba, rodas do compressor, pás da turbina;

Ferragens Marítimas e Offshore

Corpos de válvulas complexos, corpos de atuadores hidráulicos;

Tolerância e Controle de Qualidade

Estabelecemos um sistema abrangente de gestão de qualidade, com uma equipe experiente garantindo precisão e consistência do produto durante todo o processo.

Nossos procedimentos de qualidade incluem: IQC (Controle de Qualidade Recebido) → FAI (Inspeção do Primeiro Artigo) → Inspeção por amostragem em processo → OQC (Controle de Qualidade Externo). Cada etapa segue padrões rigorosos, garantindo processos estáveis e dimensões consistentes.

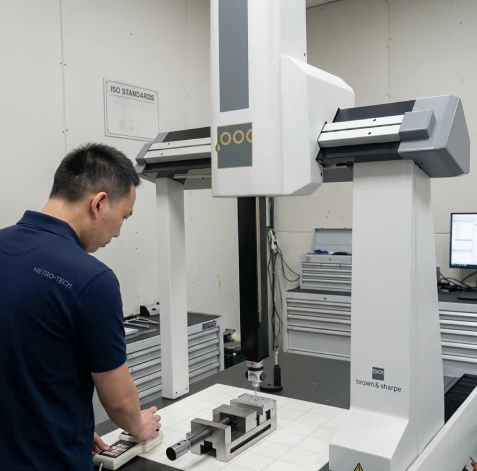

Equipados com CMMs, projetores, pinças, testadores de dureza e outras ferramentas de inspeção, fornecemos relatórios CMM, relatórios dimensionais e registros completos de inspeção, mantendo tolerâncias dentro de ±0,005–0,01 mm.

Apoiamos critérios de aceitação personalizados e planos de inspeção adaptados às necessidades do cliente, garantindo rastreabilidade total e garantia de qualidade confiável desde o projeto até a entrega.

Cooperação e Processo de Usinagem

1. Submissão de Desenho

Faça upload de arquivos 2D e 3D, especifique material, requisitos de GD&T, acabamento superficial e quantidade. Faça o orçamento em 24 a 48 horas.

2. Revisão do DFM

Corte simultâneo de 5 eixos em todas as superfícies complexas. Sondagem em processo de dimensões críticas em intervalos definidos.

3. Programação CAM

ULL 5-axis toolpath programado e verificado por simulação. Luminárias projetadas para minimizar a quantidade de instalações. Configuração do primeiro artigo confirmada antes da rodagem em lote.

4. Usinagem de 5 Eixos

Corte simultâneo de 5 eixos em todas as superfícies complexas. Sondagem em processo de dimensões críticas em intervalos definidos.

5. Operações Secundárias

Rectificação para encaixes de rolamento de alta precisão, roscatura/rosca, desbarba de todos os recursos.

6. Tratamento de Superfície

Passivação, revestimento, anodização, dacromet ou outro acabamento especificado aplicado. Dimensões críticas revisadas novamente após o tratamento.

7. Inspeção e Entrega Final

Inspeção completa do CMM, relatório dimensional emitido. Embalagens contra corrosão; enviados DHL/FedEx/frete conforme seus termos.

FAQ

Quando devo usar usinagem de 5 eixos em vez de 3 eixos?

Use usinagem CNC de 5 eixos quando sua peça tiver características em múltiplas faces com requisitos rigorosos de posição verdadeira entre elas, quando a geometria inclui subcortes ou ângulos compostos inacessíveis a partir de uma direção fixa, ou quando for necessário reduzir o número de configurações para atingir tolerâncias ou prazos de entrega. Para peças prismáticas simples, o 3-eixo é mais rápido e econômico.
Você oferece 5-eixos simultâneos, ou apenas posicional 3+2?

Apoiamos ambos. O eixo simultâneo de 5 eixos (eixo da ferramenta muda continuamente durante o corte) para superfícies curvas complexas como impulsores e pás de turbina. 3+2 posicional (peça reposicionada entre os cortes) para peças com características multifacetas onde movimento contínuo não é necessário. A abordagem correta é confirmada durante a revisão do DFM.
Qual é o prazo de entrega do protótipo para peças de 5 eixos?

Normalmente, 5 a 10 dias úteis para peças complexas de 5 eixos, dependendo da geometria e do material. Peças mais simples podem se qualificar para prototipagem expressa de 3 a 5 dias. Confirme ao fazer o orçamento.
É possível usinar materiais difíceis como Inconel ou titânio?

Sim. Titânio (Grau 2, Ti-6Al-4V) e Inconel (625, 718) são materiais comuns em nosso trabalho de 5 eixos. Esses exigem estratégias de corte lento, fluido de arrefecimento de alta pressão e ferramentas específicas — tudo isso incluído em nosso processo de cotação e programação.
Quais formatos de arquivo você aceita?

Modelos 3D: STEP, IGS, X_T, SolidWorks, CATIA, Pro/E. Desenhos 2D: PDF, DWG, DXF. O STEP é preferido para CAM de 5 eixos — preserva a geometria de forma mais confiável para superfícies complexas. Sem desenho? Envie uma amostra ou referência nas dimensões e nós ajudaremos.
Quais são seus termos de pagamento?

Pedidos abaixo de $1.000: 100% antecipado. Pedidos $1.000+: 50% de depósito, 50% de saldo antes do envio. Prazos flexíveis para relações de produção de longo prazo.
Você pode assinar um acordo de confidencialidade?

Sim — padrão para clientes com requisitos de PI ou confidencialidade de projeto.
E se eu não tiver desenhos completos?

Oferecemos suporte de engenharia reversa e ODM. Forneça uma amostra física, fotos ou dimensões-chave — nossos engenheiros desenvolverão um desenho manufaturável para sua aprovação antes do início da produção.
